針對鈦合金難切削的應對措施有哪些?-德州凱獅商貿有限公司

針對鈦合金難切削的應對措施有哪些?

untitled

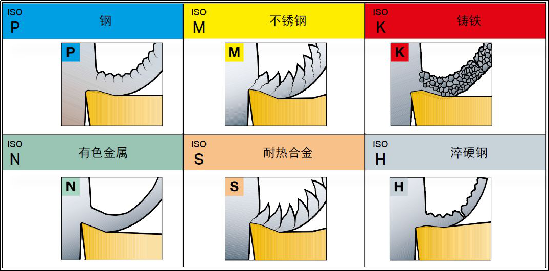

一、刀具材料

　　應盡可能采用硬質合金刀具，并應選用不含Ti的YG類（ISO的K類）硬質合金。如為斷續切削或有沖擊時，也可采用高速鋼刀具等，或采用細晶粒和超細晶粒的硬質合金，涂層硬質合金半精加工和精加工可分別采用YBG202和YBG102。用金剛石和立方氮化硼刀具切削鈦合金也能取得顯著效果。

untitled1

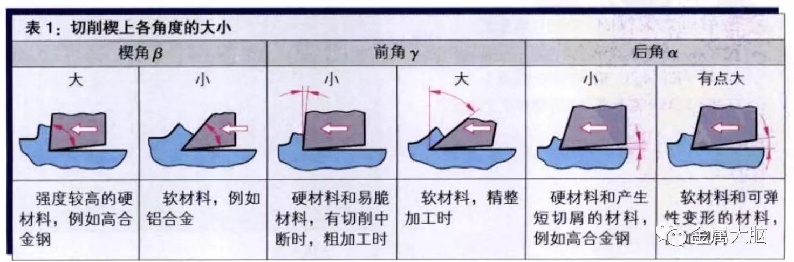

二、刀具幾何參數

　　刀具前角及主偏角應較小，并須磨出適當的刀尖圓??；后角應較大。一般硬質合金車刀可取γ0=5°～8°，α0 =10°～15°，λs =-3°～-5°，κr =45°～75°，γε=0.5～1.0mm。另外刀具的前、后粗糙度值應小，一般Ra ≤0.2μm。

微信圖片_20221128123150

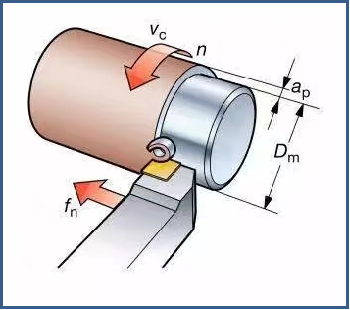

三、切削用量

　　選用較低的切削速度、較大的進給量和背吃刀量。用硬質合金刀具車削時，背吃刀量αp=1～3mm，粗車背吃刀量一定要大于氧化皮深度；進給量 f =0.1～0.3mm/r；切削速度的選擇，則應根據所加工的鈦合金的強度高低及背吃刀量大小來決定，TC4鈦合金的切削速度 Vc=26～60m/min。

微信圖片_20221128123156

四、冷卻潤滑

　　一般應選用極壓乳化液來冷卻，流量應充足。但若對零件的疲勞強大要求較高時，則切削液中不應含有硫、氯，此時應選用普通乳化液。如使用含氯的切削液，切削過程中在高溫下，將會釋放出氫氣，被鈦吸收，引起氫脆；也可能引起鈦合金高溫應力腐蝕開裂。

五、工件的裝夾

　　夾緊力不宜過大，以免工件變形，必要時可增加輔助支撐來提高裝夾剛性。

伊斯泰克硬質合金針對鈦合金材料，我們的牌號有RX12UF和RX10，RX12UF由于其較高的鈷含量，所以在高進量條件下，適合加高合金鋼、低合金鋼、鑄鐵，和鈦和許多其他材料。也適用于高速銑削加工，也適用于模具制造。RX10特點是硬度高，抗裂強度好，適用于所有類型的銑、鉆車等加工。

點擊次數：0 更新時間：2022-11-28 11:15:25【打印此頁】
